SimonsVoss - Direktvernetzung für SmartHandle 3062 - WNM.LN.I.SH

Jedes SmartHandle ist mit dem WNM.LN.I.SH vernetzbar. Der SimonsVoss - Direktvernetzung für SmartHandle 3062 - WNM.LN.I.SH wird (auch nachträglich möglich) auf der Aussenseite in den Unterbau des Beschlages integriert und ist somit später nicht sichtbar. Das Inlay mit dem SimonsVossLogo dient hierbei als Antenne. Zur Demontage von Inlay und Abdeckung, das Handbuch für dasSmartHandle lesen. Keine Bauteile auf der Platine direkt berühren. Vor Montage sicherstellen, dass keine elektrostatische Aufladung vorhanden ist, z.B. durch berühreneiner Heizung.

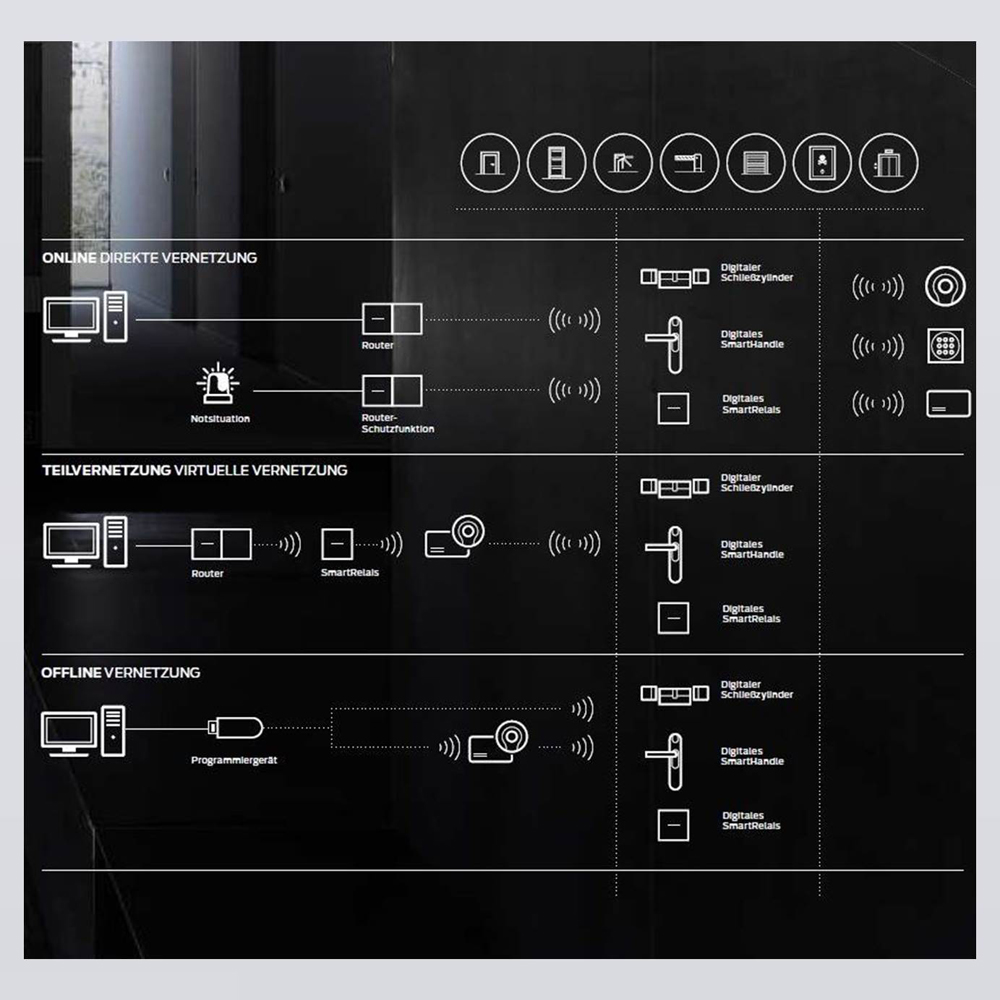

Mit dem kostenlosen WaveNet Manager (Software-Tool) können alle WNM-Komponenten automatisch per Funk oder Kabel adressiert werden.

Zusatzinformation

Hersteller SimonsVoss Technische Details

• integrierbarer LockNode für Direktvernetzung des SmartHandles 3062
• Batterielebensdauer: bis zu 150.000 Schliessungen oder bis zu fünf Jahren Stand-by
• Stromverbrauch: ohne Datenverkehr ca. 6 µA, mit Datenverkehr ca. 30 mA
• max. Sendeleistung: ca. 1,8 mW bei ca. 2,5 dBm
• Receiver Empfindlichkeit: –90 dBm
• Reichweite zu Central-/RouterNode: bis zu 30 m, abhängig von der Gebäudestruktur
• Temperaturbereich:
  Betrieb –15 °C bis +50 °C
  Lagerung –35 °C bis +50 °C

Varianten In den digitalen Türbeschlag integrierbarer LockNode für Direktvernetzung des SmartHandles 3062 mit Autokonfiguration WNM.LN.I.SH Wetterfeste Version .WP Konfiguration. Der LockNode wird (auch nachträglich möglich) auf der Außenseite in den Unterbau des Beschlages integriert und ist somit später nicht sichtbar. Das Inlay mit dem SimonsVoss Logo dient hierbei als Antenne.

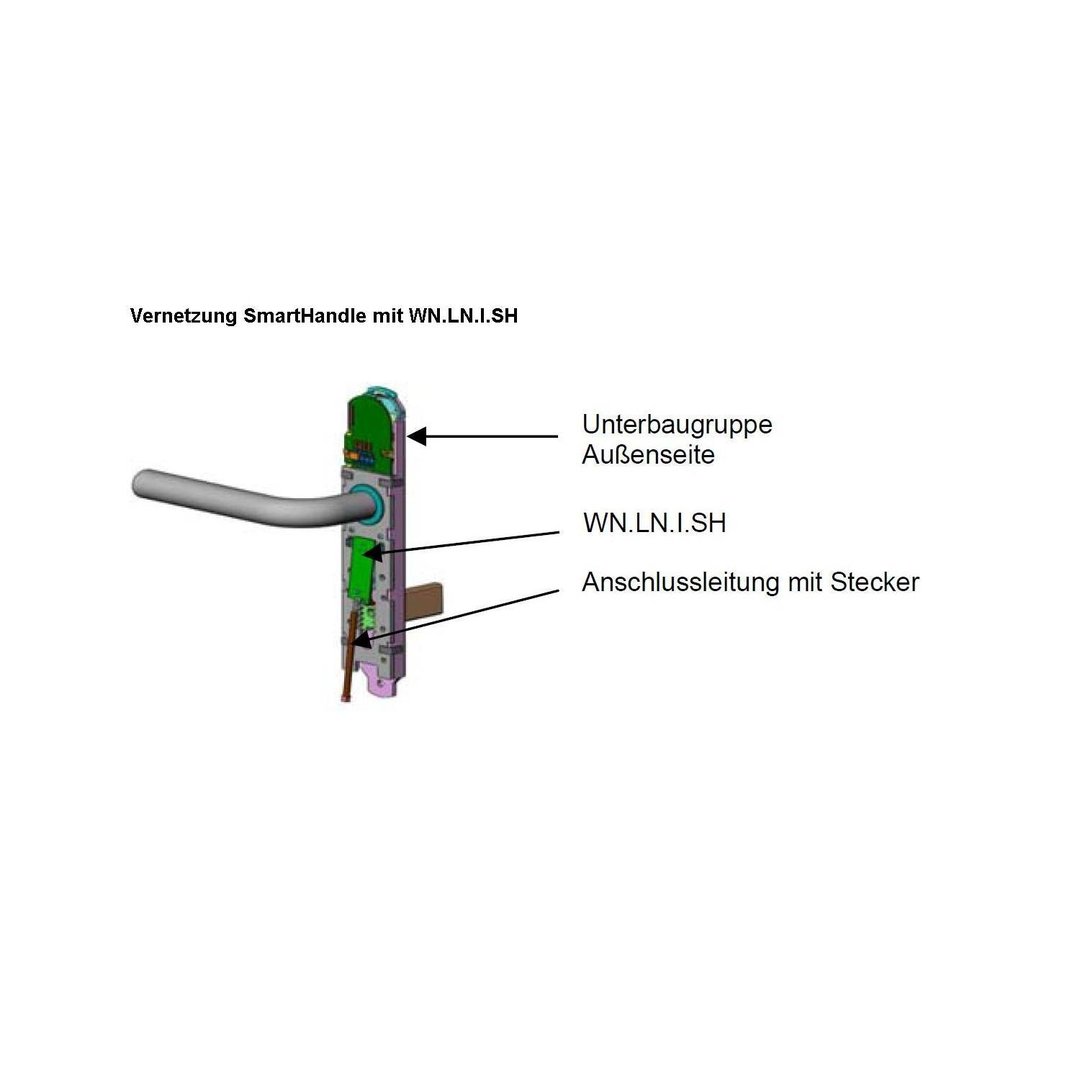

Installation: Zur Demontage von Inlay und Abdeckung, das Handbuch für das SmartHandle lesen. Keine Bauteile auf der Platine direkt berühren. Vor Montage sicherstellen, dass keine elektrostatische Aufladung vorhanden ist, z.B. durch berühren einer Heizung.Der WN.LN.I.SH (Platine) wird in einem Winkel von ca. 15° zur Unterbaugruppe des Außenbeschlages in die dafür vorgesehene Öffnung eingeschoben Die Metallklammer sorgt für mechanisch sicheren Sitz am Beschlag und stellt den Pluspol dar. Wenn die Platine korrekt eingelegt wurde, liegt diese flächig auf der Unterbaugruppe. Der federgelagerte Stift kontaktiert später das Inlay (mit SimonsVoss Logo). Das Inlay dient als Antenne. Bevor die Abdeckungen wieder montiert werden, muss noch die Anschlußleitung vom WN.LN.I.SH zur Beschlagselektronik mit dem 2- poligen Stecker verbunden werden. Überschüssige Leitungslänge in die Unterbaugruppe einlegen. Achten Sie darauf, dass die Anschlußleitung nicht beschädigt wird und sich die Abdeckungen leicht wieder montieren lassen.
